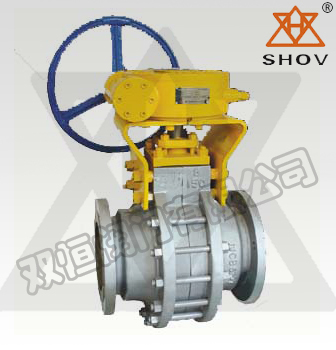

結構特點及工作原理：
（1.填料函熱注吹掃裝置
防止焦化渣油擠入填料函內面凝固，使閥門在動行中得到維修。
（2.閥體內腔熱注吹掃裝置
球體在旋轉過程中自清掃功能將球體與閥內腔的間隙沉積和積碳清掃干凈，腔內介質沿球體表面均勻通過閥門。提高閥門的流通能力。
（3.滑動導向閥座
組件成組使用，具有足夠的強度，自身的柔性和循環應力，吸收管線脈動和喘動，閥門密封副關緊后仍有補償量，密封面保持良好的密封狀態。
（4連接方式
進出通道法蘭與各管道連接，適用GB/T，JB/T，SY，HG，SH，及ANSI，B16.1，2等標準。
（5支撐結構
球體在閥體內旋轉時，中心高度不變，使球體中心線與閥座中心線重合，實現兩者接觸密封線為圓線。
（6進出口通道熱注吹掃裝置
每個通道的高低處以封閉高溫吹掃，能清除密封部位，雜質存留，清除了內接觸的密封內泄漏。
（7材料及配件
確保工況所規定的技術要求。
（8球體
經超音速噴涂（HVOF）硬面保護，硬度≥70HRC，具有耐滑動磨損，耐磨料磨損，耐高溫，在旋轉過程中無任何擦傷和磨損，
（9刮板式密封座圈
采用A，B雙點兩條密封線在常溫或高溫既有足夠的剛度，又有彈性補償，使得密封可靠，有效。
（10填料隔套
填料函中間由金屬隔環分開上下兩腔，當介質壓力傳至上腔時，壓力驟減，能阻止填料函泄漏。
整根閥桿
按規格，壓力級經強度核算后校對合格，并提供較高等級的剛性。
電動四通閥操作要領：
1.操作前將防爆控制箱上操作開關按鈕方向全部指向“關”或“停”檔位置。
2.電動操作按“A”“B”“C”流向，將開關按鈕箭頭指賂所需流向位置，觀察閥門上方指方順時針，并調整控制箱開關按鈕箭頭指向“順”或“逆”檔位，現實現電動操作。
3.操作完畢將轉換開關按鈕“停”，“關”檔位，按此順序，被勉誤操作。
4.手動操作時，切斷電源撥動電動裝置切換手柄，以順時針旋轉操作閥門。
5.蒸氣吹掃是閥門開閉之前后吹掃，應及時關才吹掃裝置。
6.進口與出口成90度，下進口，水平出口，各出口在同一平面形成120度角。
